アクティビティの追加

ネットワーク工程表にイベントノードとアクティビティ（作業）を追加する方法を説明します。

イベントノードの追加​

  1. ツールバーで描画モードに切り替えます
  2. キャンバス上の任意の位置をクリックします
  3. イベントノード（○）が作成され、自動的に番号が割り当てられます

アクティビティの追加​

  1. 描画モードで、開始イベントノードをクリックしたまま終了イベントノードまでドラッグします
  2. 矢印（アクティビティ）が作成されます
  3. 新しいノードを終点にする場合は、空いている場所までドラッグすると自動で新しいイベントノードが作成されます
ノードの自動マージ

イベントノードを別のノードの上にドラッグすると、自動的にマージされます。これにより、既存のノードへの接続が簡単にできます。

プロパティパネル​

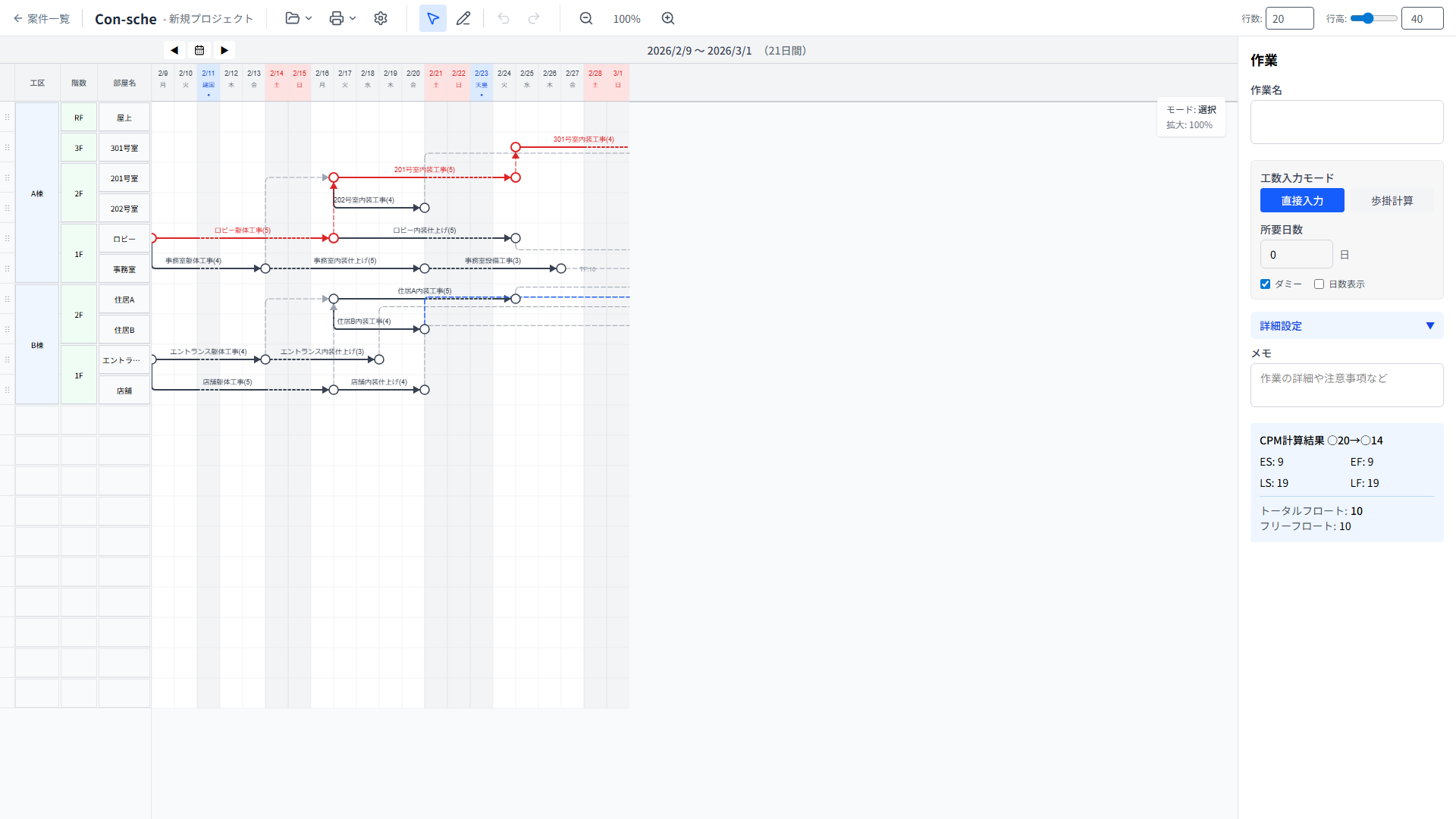

アクティビティを選択すると、右側のプロパティパネルで詳細を編集できます：

アクティビティのプロパティパネル

基本設定​

プロパティ説明
作業名アクティビティの名称（複数行入力可）
所要日数作業に必要な日数
ダミーチェックすると点線表示、所要日数0日
日数表示工程表上に日数を表示するか

工期計算モード​

所要日数の入力には2つのモードがあります：

手動入力​

日数を直接入力します。

歩掛計算​

数量・人工・歩掛から日数を自動計算します：

計算式: 所要日数 = 数量 ÷ (人工 × 歩掛)

項目説明
数量作業の数量（単位付き）
人工（にんく）投入する人員数
歩掛（ぶがかり）1人1日あたりの施工量

歩掛マスタ選択​

歩掛フィールドの横にある […] ボタンをクリックすると、歩掛マスタ選択ポップアップが表示されます。公共建築工事標準仕様書に基づく歩掛データベースから選択できます。

3カラム構成：

  1. 工種カテゴリ — 左カラムに工種一覧が表示されます。CSVデータがない工種はグレーアウトされます
  2. 細目 — カテゴリを選択すると、中央カラムに細目一覧が表示されます
  3. 歩掛・単位 — 細目を選択すると、右カラムに歩掛値と単位が表示されます

選択すると、歩掛・数量単位がプロパティパネルに自動セットされ、工期が再計算されます。

土建コード設定

ツールバーの歩掛設定（⚙️）から、使用する土建コード（土木・建築・住宅・造園・ダム）を選択できます。選択したコードに応じて、歩掛マスタのカテゴリがフィルタリングされます。

歩掛計算による後続パスへの自動伝播

歩掛を変更して工期が変わると、後続の全パスの位置が自動的に調整されます。工期が延びた場合は後続パスが後ろにずれ、工期が縮んだ場合は前に詰まります。

表示設定（詳細設定）​

項目説明
線の種類実線/破線/点線
線の色カラーピッカーで選択
線の太さ0.1〜10px（+/−ボタンで調整）
テキスト配置左寄せ/中央/右寄せ
引出線スタイル線/下線
経路設定折れ曲がり回数（0/1/2回）、方向（水平/垂直/直線）
ラベル位置オフセット調整（リセット可）
備考メモ欄
